Sonda I
Sonda I Sonda I

Présentement en design, réplique de 2.6".
Sonda I

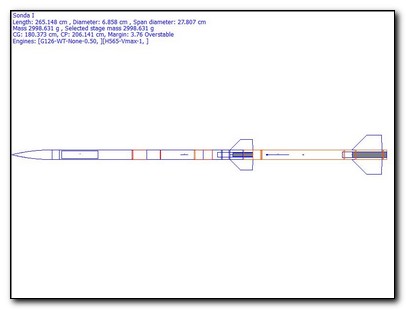

Lien vers le fichier Rocksim  Sonda I


Moteur booster: H565 Vmax
Moteur 1er étage: G126 WT
Altitude maximum: 912 m
Vitesse maximum: 144.55m/s ou 520km/h
Maximum de G: 21G
Temps combustion: 3s
Temps apogée: 13.5s
Rampe de lancement: 2m
Vitesse sortie de la rampe: 27m/s ou 97.2km/h
Temps sortie de la rampe: 0.16s
Poids total: 2.998kg

Moteur booster: I255 RL
Moteur 1er étage: G126 WT
Altitude maximum: 1271m
Vitesse maximum: 143.65m/s ou 517km/h
Maximum de G: 10G
Temps combustion: s
Temps apogée: 18.9s
Rampe de lancement: 2m
Vitesse sortie de la rampe: 18.32m/s ou 65.9km/h
Temps sortie de la rampe: 0.25s
Poids total: 3.152kg

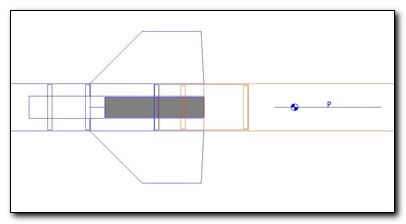

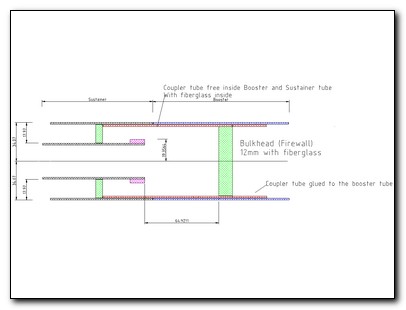

Détail du système d'attachement des 2 étages - Click pour image pleine grandeur
Fichier CAD du système d'attachement

Photos de la construction
Cliquez sur les photos pour agrandir
